Сервис имитационного моделирования бизнес-процессов

Импорт блок-схем Visio

Требования

Сервис БП Симулятор позволяет использовать в качестве источника данных блок-схемы бизнес-процессов, смоделированных в программе Microsoft Visio. Ниже приведен пример одной и той же модели в МС Визио и БП Симуляторе.

Схема процесса Визио
Пример модели EPC в интерфейсе MS Visio
Схема процесса БП Симулятор
Пример модели EPC в интерфейсе БП Симулятор

Требования к модели

Импорт файла модели

Запуск импорта файла модели возможен несколькими способами, в зависимости от метода хранения файла.

Импорт локального файла

Меню вызова окна выбора файла для импорта "Открыть" находится в разделе Модель Панели Управления.

Импорт локальных файлов

Импорт файла из облачного хранилища

Для импорта файла, доступном для открытия в сервисе Google Drive необходимо выбрать пункт меню "Открыть с помощью" и выбрать пункт "BP Simulator" в контекстном меню файла в веб-интерфейса сервиса. Если пункт меню "BP Simulator" отсутствует в списке, приложение "Business Process Simulator" необходимо найти и подключить в разделе меню "Подключить другие приложения" в разделе каталога приложений "Бизнес-инструменты".

Импорт из облачного хранилища

Импорт модели после выбора файла происходит в автоматическом режиме. По окончанию импорта, при отсутствии ошибок чтения модели, модель откроется в рабочей области и готова к работе в сервисе.

Правила импорта элементов

При импорте модели происходит автоматическое преобразование элементов блок-схемы процесса в элементы задаче-ориентированной нотации сервиса, основанной на нотации EPC.

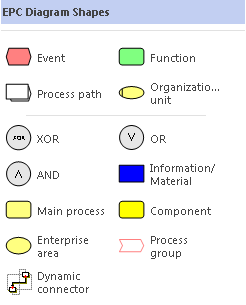

Элементы схемы EPC

В следующей таблице представлены все правила преобразования элементов.

Элемент Visio Элемент bpsimulator.com Комментарий
Function Функция
Process path
Main process
Component
Enterprise area
Process group
Процедура
Event Событие
Organizational unit Исполнитель
Information/ Material Ресурс
XOR
OR
AND
- Преобразуется в правила выполнения или распределения предстоящих или последующих функций процесса

Элементы модели Visio, не перечисленные в таблице преобразований игнорируются. Для расширения спецификации обратитесь в техническую поддержку сервиса.
